New Scale M3-LS

New Scale M3-LS — серия сверхкомпактных интеллектуальных линейных микропозиционеров (Linear Smart Stage), разработанная компанией New Scale Technologies для высокоточного перемещения оптики, датчиков, камер, лазеров, микрозондов и других компонентов в научном оборудовании, медицинской технике, промышленной автоматизации и робототехнике. Устройство объединяет в одном корпусе пьезоэлектрический микродвигатель SQUIGGLE®, прецизионную механическую направляющую, абсолютный датчик положения, микропроцессор и встроенную электронику управления, благодаря чему не требует отдельного внешнего контроллера и значительно упрощает интеграцию в OEM-оборудование.

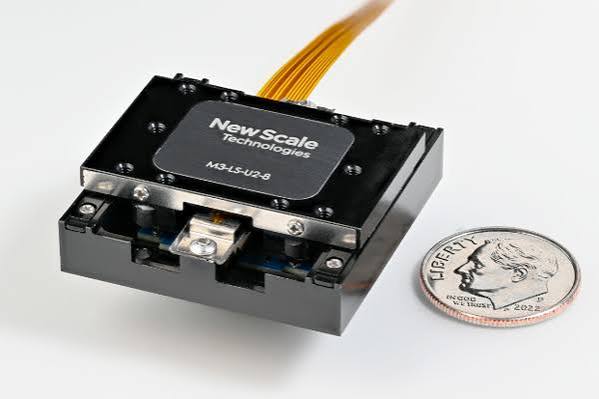

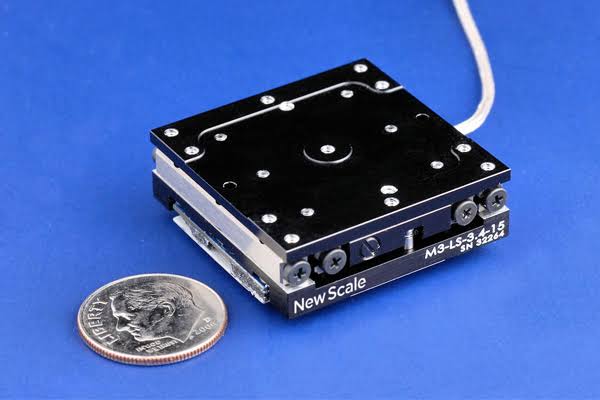

В основе работы M3-LS лежит фирменная технология SQUIGGLE® Piezo Micro Motor, обеспечивающая высокоточное прямолинейное перемещение без люфтов и с минимальным энергопотреблением. Серия выпускается в нескольких исполнениях, включая M3-LS-1.8-6, M3-LS-U2-8 и M3-LS-3.4-15, с ходом 6 мм, 8 мм и 15 мм соответственно. В зависимости от модели размеры составляют всего 29 × 20 × 9,5 мм или 32 × 32 × 10–11 мм, а масса — от 8 до 30 г, что делает систему одной из самых компактных среди промышленных линейных позиционеров со встроенным контроллером.

Одной из ключевых особенностей M3-LS является высокая точность позиционирования. Благодаря встроенному абсолютному энкодеру достигается разрешение 0,5 мкм, двунаправленная повторяемость составляет менее 5 мкм, а точность позиционирования — до 20 мкм. Использование абсолютного датчика исключает необходимость процедуры калибровки или поиска нулевой точки после включения питания, что особенно важно для автоматизированных измерительных систем, медицинских приборов и оптического оборудования. Кроме того, пьезодвигатель способен удерживать положение без подачи питания, существенно снижая энергопотребление системы.

В зависимости от модели скорость перемещения достигает 35 мм/с, а рабочее усилие — до 1 Н для версии M3-LS-3.4-15. Конструкция отличается высокой жесткостью, отсутствием механического люфта, минимальным биением (менее 10 мкм) и высокой устойчивостью к вибрациям. Для создания многоосевых систем производитель предлагает готовые конфигурации XY и XYZ, состоящие из двух или трех модулей M3-LS, что позволяет строить компактные координатные столики для высокоточных измерительных и роботизированных комплексов.

Для подключения предусмотрены интерфейсы I²C, SPI и USB (через фирменный адаптер). Управление осуществляется с помощью простых высокоуровневых команд, а для настройки используется программное обеспечение Pathway™, позволяющее управлять несколькими модулями одновременно, создавать сценарии автоматического перемещения и выполнять диагностику системы. Благодаря встроенной электронике отсутствует необходимость в отдельном драйвере двигателя или внешнем контроллере, что существенно сокращает размеры конечного устройства и упрощает разработку. Питание осуществляется напряжением 3,3–6 В DC (в зависимости от модификации), при этом типичное энергопотребление в режиме покоя составляет менее 0,2 Вт.

New Scale M3-LS широко применяется в медицинском диагностическом оборудовании, лабораторных приборах, системах машинного зрения, микроскопии, лазерной технике, спектрометрии, фотонике, научных исследованиях и высокоточных роботизированных системах. Компактные размеры, субмикронное разрешение, встроенный контроллер и высокая надежность делают серию M3-LS эффективным решением для задач прецизионного линейного позиционирования в современных интеллектуальных устройствах.
