SICK TIM561

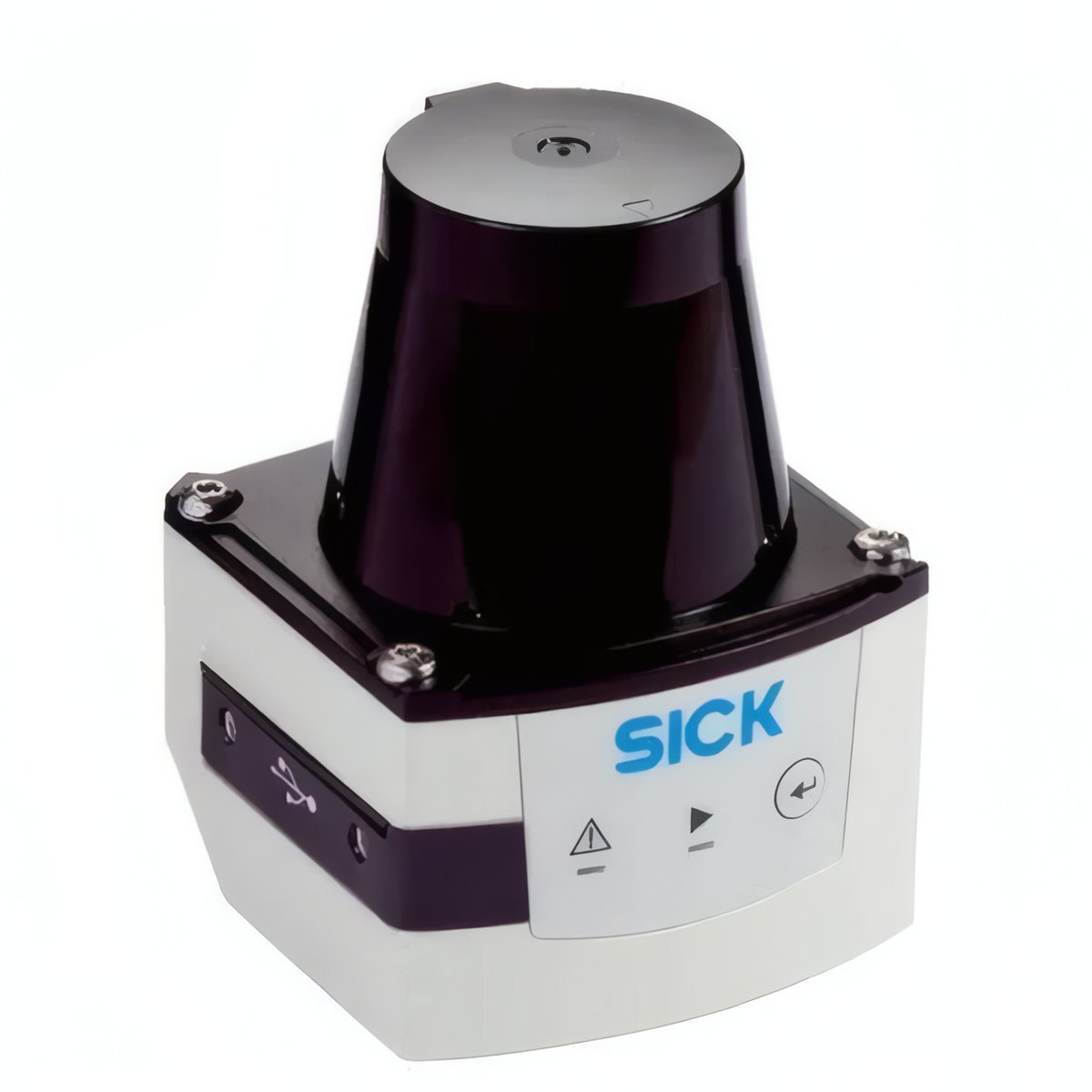

SICK TIM561 — промышленный двухмерный лазерный сканер (2D LiDAR), разработанный компанией SICK для задач автономной навигации, промышленной автоматизации, мобильной робототехники, логистики, измерения расстояний и построения карт окружающего пространства. Устройство входит в семейство TiM5xx и сочетает компактные размеры, высокую надежность, точность измерений и широкий набор промышленных интерфейсов. Благодаря технологии измерения HDDM (High Definition Distance Measurement) сканер обеспечивает стабильную работу как внутри помещений, так и на открытом воздухе, сохраняя высокую точность даже при наличии пыли, внешнего освещения и объектов с низкой отражающей способностью.

Основной особенностью TIM561 является широкий сектор обзора 270°, позволяющий контролировать практически все пространство перед мобильной платформой или производственным оборудованием. Лидар выполняет сканирование с частотой 15 Гц и угловым разрешением 0,33°, формируя детализированную карту окружающей среды в режиме реального времени. Рабочий диапазон измерений составляет от 0,05 до 10 метров, при этом для объектов с коэффициентом отражения 10 % гарантированная дальность достигает 8 метров. Типичное время получения одного полного скана составляет около 67 мс, что обеспечивает быстрый отклик навигационных систем.

В основе работы устройства используется фирменная технология HDDM, основанная на измерении времени пролета инфракрасного лазерного импульса (850 нм). Применение цифровой обработки сигналов позволяет существенно повысить устойчивость измерений по сравнению с традиционными импульсными лазерными дальномерами. TIM561 способен обнаруживать объекты с коэффициентом отражения от 4 до 1000 %, включая темные поверхности, светоотражающие элементы и специальные отражатели. Лазер соответствует требованиям безопасности Class 1 (IEC 60825-1) и безопасен при эксплуатации рядом с людьми.

Для интеграции в автоматизированные системы предусмотрены промышленные интерфейсы Ethernet (TCP/IP), Micro USB для настройки и диагностики, а также цифровой выход синхронизации. Питание осуществляется напряжением 9–28 В DC, среднее энергопотребление составляет около 4 Вт. Благодаря поддержке Ethernet устройство легко интегрируется с промышленными контроллерами, мобильными роботами, компьютерами под управлением Windows и Linux, а также с платформами ROS и ROS 2. Производитель предоставляет подробную документацию, программные инструменты и открытые протоколы обмена данными для ускорения разработки робототехнических решений.

Конструкция TIM561 полностью ориентирована на промышленную эксплуатацию. Корпус соответствует степени защиты IP67, имеет размеры 60 × 60 × 86 мм, массу около 250 г и рассчитан на работу при температуре от –25 до +50 °C. Устройство устойчиво к вибрациям, ударам и воздействию внешнего освещения до 80 000 люкс, что позволяет использовать его как в помещениях, так и на открытых производственных площадках. Компактные размеры значительно упрощают монтаж на мобильных роботах, AGV, AMR и промышленном оборудовании.

SICK TIM561 широко применяется в автономных мобильных роботах, автоматизированных транспортных средствах, системах складской логистики, промышленной автоматизации, навигации, построении карт помещений, предотвращении столкновений, контроле расстояния и роботизированных комплексах. Высокая надежность, широкий угол обзора, промышленное исполнение и поддержка современных программных платформ делают TIM561 универсальным решением для создания систем двумерного лазерного сканирования и автономной навигации.
