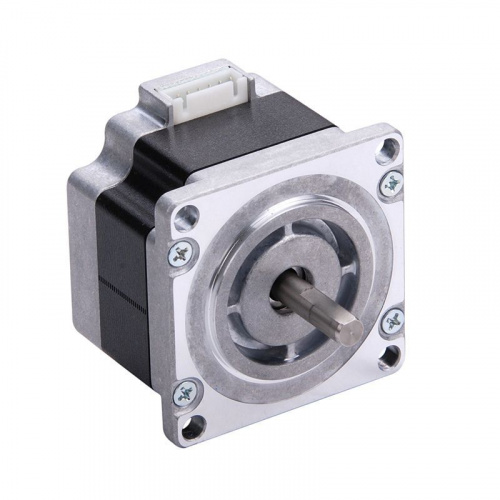

MOONS’ NEMA 23 серия MS23

MOONS’ NEMA 23 серия MS23 — линейка высокоточных двухфазных гибридных шаговых двигателей промышленного класса, разработанная компанией MOONS’ для применения в системах автоматизации, станках с ЧПУ, робототехнике, упаковочном оборудовании, лабораторных комплексах, конвейерных линиях и другом промышленном оборудовании. Серия объединяет широкий ассортимент двигателей типоразмера NEMA 23 (56,4 × 56,4 мм) с различными длинами корпуса, вариантами обмоток и значениями удерживающего момента, что позволяет подобрать оптимальную модель практически для любой задачи управления движением.

Двигатели MS23 построены по технологии Hybrid Stepper Motor, сочетающей преимущества шаговых двигателей с постоянными магнитами и переменным магнитным сопротивлением. Такая конструкция обеспечивает высокую точность позиционирования, стабильный крутящий момент и плавную работу во всем диапазоне скоростей. В зависимости от модификации доступны исполнения с углом шага 1,8° (200 шагов/оборот) или 0,9° (400 шагов/оборот). Версии с шагом 0,9° обеспечивают повышенное разрешение позиционирования и меньший уровень вибраций, что особенно важно для прецизионных механизмов и оборудования с высокой точностью обработки.

Линейка включает модели с длиной корпуса примерно 39, 55 и 77 мм, удерживающим моментом от 0,59 до 2,4 Н·м, номинальным током от 1 до 5,5 А и различными вариантами сопротивления и индуктивности обмоток. Такое разнообразие позволяет подобрать двигатель как для высокоскоростных приложений, так и для механизмов, требующих максимального удерживающего момента. Все двигатели имеют двухполярное исполнение с четырьмя выводами и совместимы с большинством современных драйверов шаговых двигателей.

Конструкция серии MS23 ориентирована на длительную промышленную эксплуатацию. Двигатели оснащаются высокоточными шарикоподшипниками, прочным металлическим корпусом и валом диаметром 6,35 мм. Степень защиты большинства моделей соответствует IP40, класс изоляции — B (130 °C). Благодаря высокой механической надежности и качественной балансировке ротора двигатели отличаются низким уровнем шума, высокой повторяемостью перемещений и устойчивостью к интенсивным циклам запуска и остановки. Для интеграции в оборудование доступны исполнения с кабельным выводом или промышленным разъемом, а также широкий выбор CAD-моделей и технической документации.

Серия полностью совместима с широким спектром приводов MOONS’, включая интеллектуальные шаговые системы и решения с замкнутым контуром управления (Closed Loop Step Servo). При необходимости двигатели могут использоваться совместно с планетарными редукторами, энкодерами и интегрированными серводрайверами, что позволяет создавать компактные и высокоэффективные исполнительные механизмы. Благодаря высокой точности позиционирования, стабильному удерживающему моменту и надежности серия MS23 широко применяется как в стандартных промышленных установках, так и в специализированном оборудовании OEM-производителей.

MOONS’ NEMA 23 серия MS23 успешно используется в станках с ЧПУ, автоматических сборочных линиях, упаковочных машинах, дозирующих системах, лабораторной автоматизации, текстильном оборудовании, лазерных и гравировальных станках, конвейерных комплексах и других высокоточных механизмах. Широкий модельный ряд, высокая надежность, качественная механика и совместимость с современными системами управления делают серию MS23 универсальным решением для задач промышленного позиционирования и автоматизации.
