Dynamixel XM430-W350

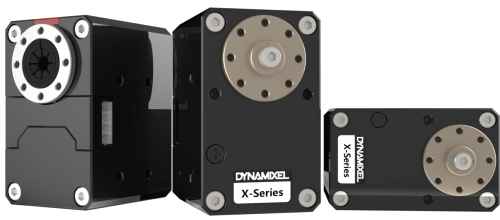

Dynamixel XM430-W350 — интеллектуальный сервопривод серии DYNAMIXEL X, разработанный компанией ROBOTIS для профессиональной робототехники, автоматизированных манипуляторов, автономных мобильных платформ, образовательных комплексов и исследовательских проектов. В одном компактном корпусе объединены бесщеточная система управления, редуктор, бесконтактный абсолютный энкодер, цифровой контроллер и коммуникационный интерфейс, благодаря чему устройство представляет собой полностью готовый интеллектуальный исполнительный механизм. Серия XM широко используется при создании мобильных роботов, гуманоидных платформ, роботизированных рук и других высокоточных систем управления движением.

Модель XM430-W350 рассчитана на питание 10–14,8 В DC (рекомендуемое напряжение — 12 В) и оснащается бесколлекторным (coreless) двигателем с металлическим редуктором передаточным отношением 353,5:1. Максимальный крутящий момент достигает 4,1 Н·м при напряжении 12 В, а максимальная скорость вращения составляет 46 об/мин. При собственных размерах 28,5 × 46,5 × 34 мм и массе всего 82 г привод обеспечивает высокую плотность мощности и подходит для установки в компактные роботизированные механизмы.

Одной из ключевых особенностей XM430-W350 является встроенный 12-битный бесконтактный абсолютный энкодер, обеспечивающий разрешение 4096 импульсов на оборот (0,088° на шаг). Благодаря абсолютному измерению положения привод поддерживает высокоточную обратную связь и способен сохранять точность позиционирования даже при длительной эксплуатации. Для управления доступны несколько режимов работы, включая Position Control, Extended Position Control (Multi-turn), Velocity Control, Current Control, Current-based Position Control и PWM Control, что позволяет использовать устройство в самых разных робототехнических приложениях.

Серия XM430 поддерживает современные цифровые функции диагностики и настройки. Пользователь может контролировать температуру двигателя, напряжение питания, ток, положение, скорость, нагрузку и другие параметры в режиме реального времени. Через программное обеспечение DYNAMIXEL Wizard 2.0 выполняются обновление прошивки, изменение идентификатора устройства, настройка PID-регуляторов, диагностика и тестирование оборудования. Для подключения доступны исполнения с интерфейсами TTL (XM430-W350-T) и RS-485 (XM430-W350-R), что позволяет интегрировать привод как в компактные роботы, так и в промышленные распределенные системы управления.

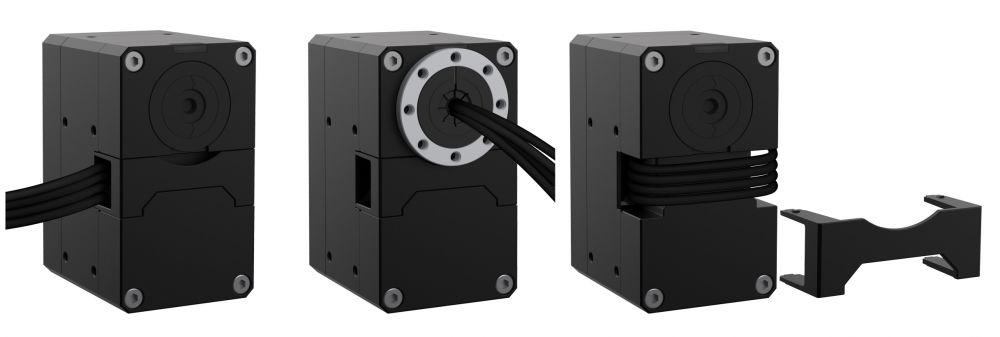

Конструкция привода отличается высокой надежностью и рассчитана на интенсивную эксплуатацию. Металлические шестерни обеспечивают длительный срок службы, а усиленный корпус эффективно воспринимает механические нагрузки. Благодаря последовательному подключению (Daisy Chain) несколько приводов могут объединяться в единую сеть с использованием одного коммуникационного канала, что значительно упрощает создание многокоординатных роботизированных систем. Поддержка скорости обмена данными до 4,5 Мбит/с обеспечивает быстрый отклик и синхронную работу большого количества исполнительных механизмов.

Dynamixel XM430-W350 широко применяется в гуманоидных роботах, роботизированных манипуляторах, мобильных роботах, квадроподах, образовательной робототехнике, исследовательских комплексах, лабораторной автоматизации и автономных транспортных системах. Высокая точность позиционирования, развитые функции управления, компактные размеры и широкая поддержка программных библиотек делают эту модель одним из наиболее востребованных интеллектуальных сервоприводов для современных робототехнических проектов.
